HYGHSPIN Extended — продукт всемирно известной серии насосов HYGHSPIN, сделанный из высококачественной нержавеющей стали. Особый акцент следует сделать на том, что эта модель может применяться в диапазоне низкого давления при перепадах до 6 бар.
Винты подачи и кожух насоса увеличены, поэтому HYGHSPIN Extended расширяет прикладные возможности насосов для получения более высоких показателей объемного расхода или перекачивания очень больших твердых тел.
HYGHSPIN совмещает в себе высокую производительность и компактные размеры. Он доступен в блочной конструкции или со свободным концом вала.
HYGHSPIN Extended доступен в размерах 70, 90 и 125. Максимальная способность передачи составляет приблизительно 350 м ³/ч. Перепады давления могут быть до 6 бар.
Преимущества:
- Компактные конструкция и дизайн, сокращение затрат
Компактный дизайн снижает требования к габаритам и инвестициям - Максимальная забота о кусковых продуктах
Расширенные винты позволяют перекачивать более крупные твердые материалы - Высшее качество
Сделано полностью из нержавеющей стали - Значительное сокращение затрат
Уменьшение инвестиций, стоимости обслуживания и сервисных затрат - Исключительно удобен в обслуживании
Доступен для системы сервиса и работ по техобслуживанию - Высокая возможность всасывания
Продукты различных объемов и вязкости могут быть перекачаны всего одним насосом - Бережный к продуктам и универсальной передаче
Низкая скорость, минимальная пульсация, без воздействия давления - Самый высокий уровень гигиены
Нет полостей, уплотнение вала легко промывается - CIP и SIP
Моет и стерилизует, примененяется как CIP-передача насоса
Технические данные
| Дизайн | Блочный дизайн | |
| Модель | HYGHSPIN 70E | HYGHSPIN 90E |
| Рабочие характеристики | 100 л/ч - 45 м ³/ч | 1 м ³/ч - 100 м ³/ч |
| Максимум ø твердый материал | 30 мм | 45 мм |
| Размеры | ||
| A | 690 мм | 850 мм |
| B | 200 мм | 148 мм |
| C | 295 мм | 334 мм |
| D | 249 мм | 340 мм |
| E | 350 мм | 350 мм |
| F | 199 мм | 259 мм |
| G (радиальный) | DN40–DN80 1.5"–3" |
DN50–DN100 2"–4" |
| H (осевой) | DN40–DN100 1.5"–4" |
DN50–DN125 2"–5" |
| Вес | 68 кг | 150 кг |
| Дизайн | Со свободным концом вала | ||
| Модель | HYGHSPIN 70E | HYGHSPIN 90E | HYGHSPIN 125E |
| Рабочие характеристики | 100 л/ч - 45 м ³/ч | 1 м³/ч – 100 м³/ч | 10 м³/ч – 350 м³/ч |
| Максимум ø твердый материал | 30 мм | 45 мм | 67 мм |
| Размеры | |||
| A | 655 мм | 788 мм | 1094 мм |
| B | 124 мм | 146 мм | 212 мм |
| C | 252 мм | 342 мм | 491 мм |
| D | 249 мм | 340 мм | 370 мм |
| E | 199 мм | 259 мм | 249 мм |
| G (радиальный) | DN40–DN80 1.5"–3" |
DN50–DN100 2"–4" |
DN65–DN150 2.5"–6" |
| H (осевой) | DN40–DN100 1.5"– 4" |
DN50–DN125 2"–5" |
DN80–DN125 3"–6" |
| Вес | 65 кг | 128 кг | 365 кг |
Производственные характеристики
| Рабочие характеристики | 100 л/ч–350 м³/ч |
| Давление | до 6 бар |
| Способность всасывания | NPSH до 0.5 м |
| Вязкость | 0.5 – 1,000,000 сСт |
| Температура продукта | от -10 до 130° C (более высокие температуры по запросу) |
| Температура очистки | до 140° C |
| Температура стерилизации | до 145° C |
| Части, контактирующие с продуктом | 1.4404 с 3.1-сертификатами (другие материалы по запросу) |
| Эластомеры | HNBR с FDA-Approval (другие эластомеры по запросу) |

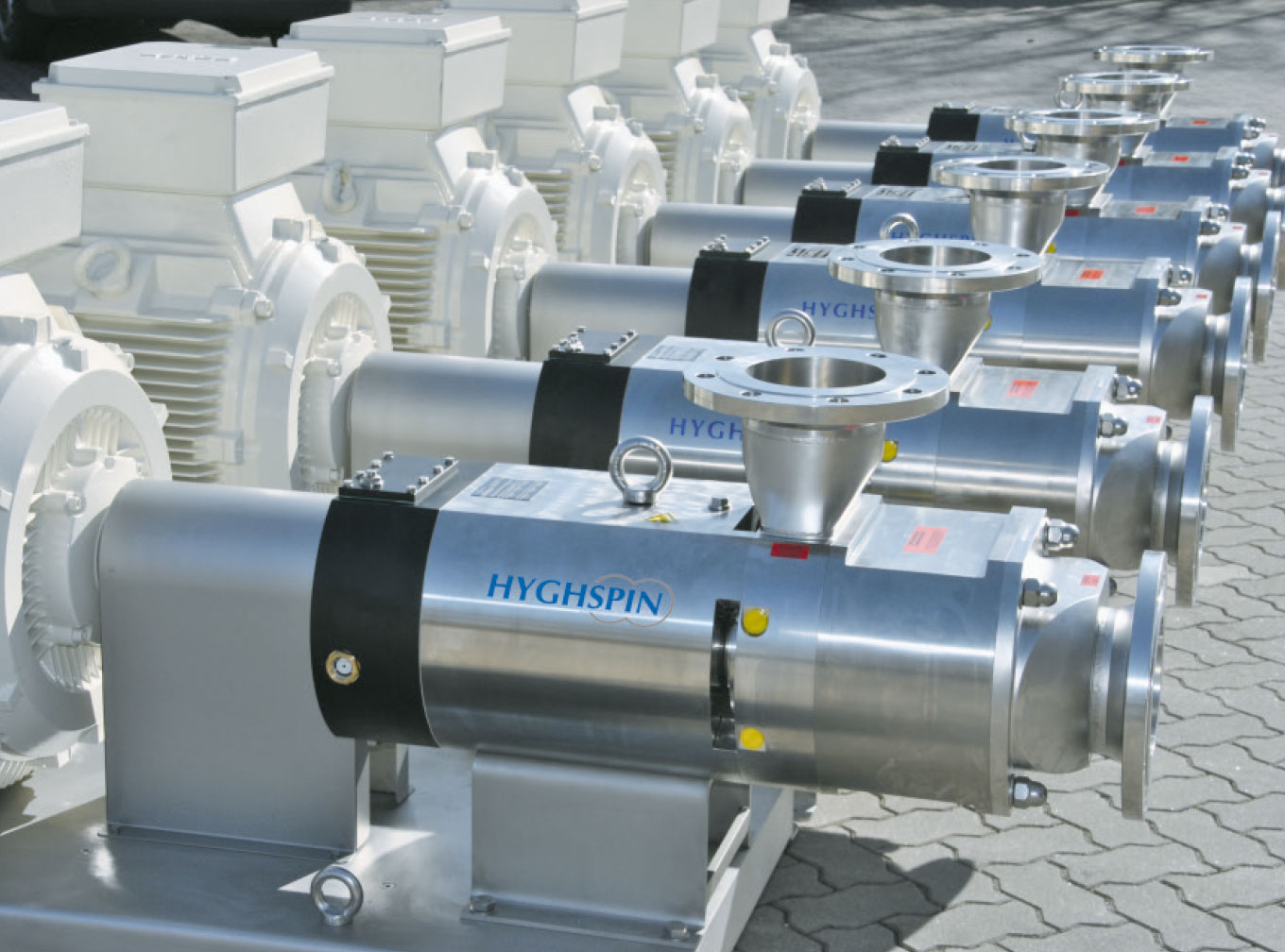

Галерея
