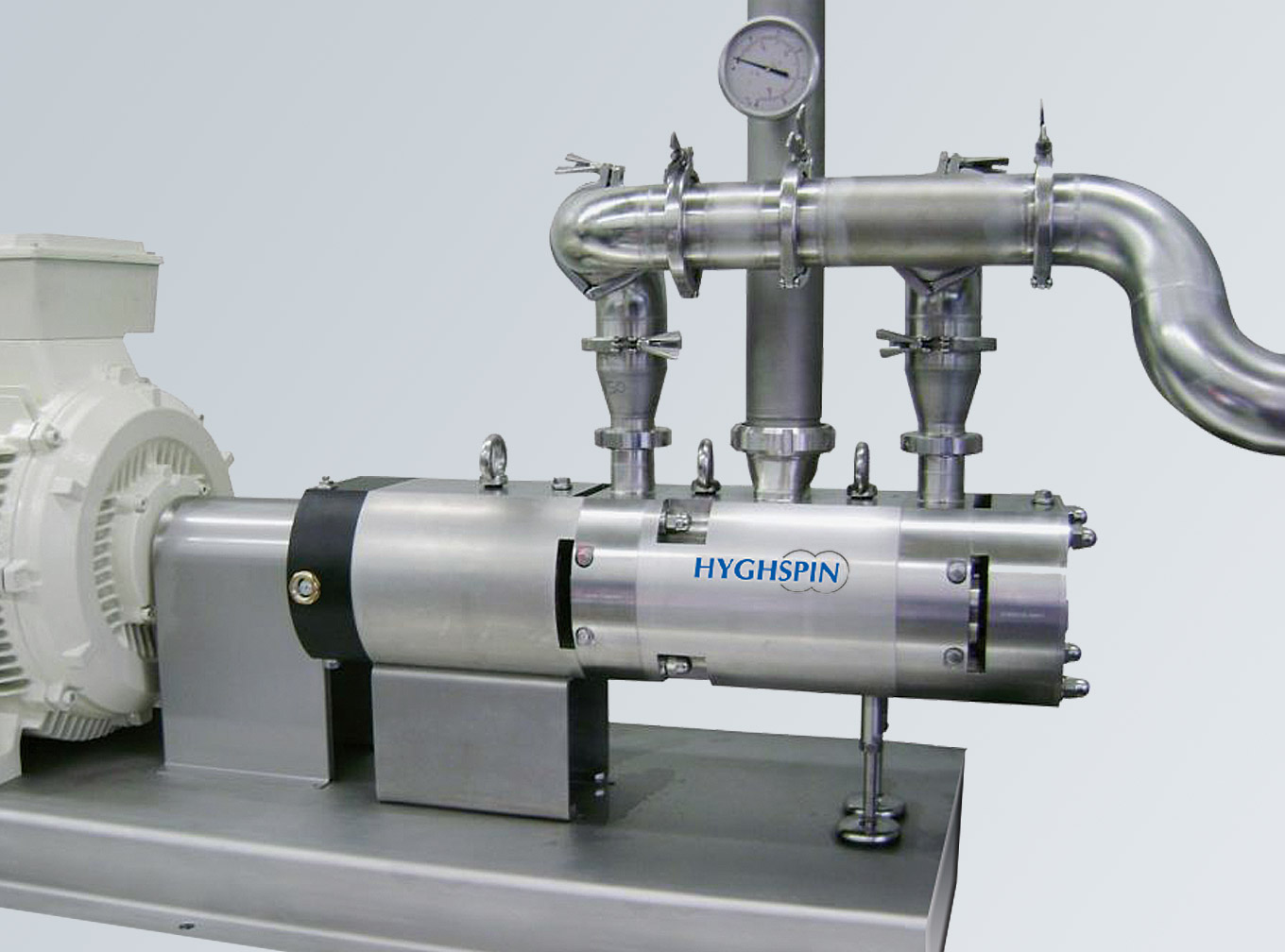

HYGHSPIN Double Flow расширяет диапазон серии насосов HYGHSPIN для высоких перепадов давлений до 50 бар. Это дает свои преимущества при использовании в агрегатах с высоким давлением.

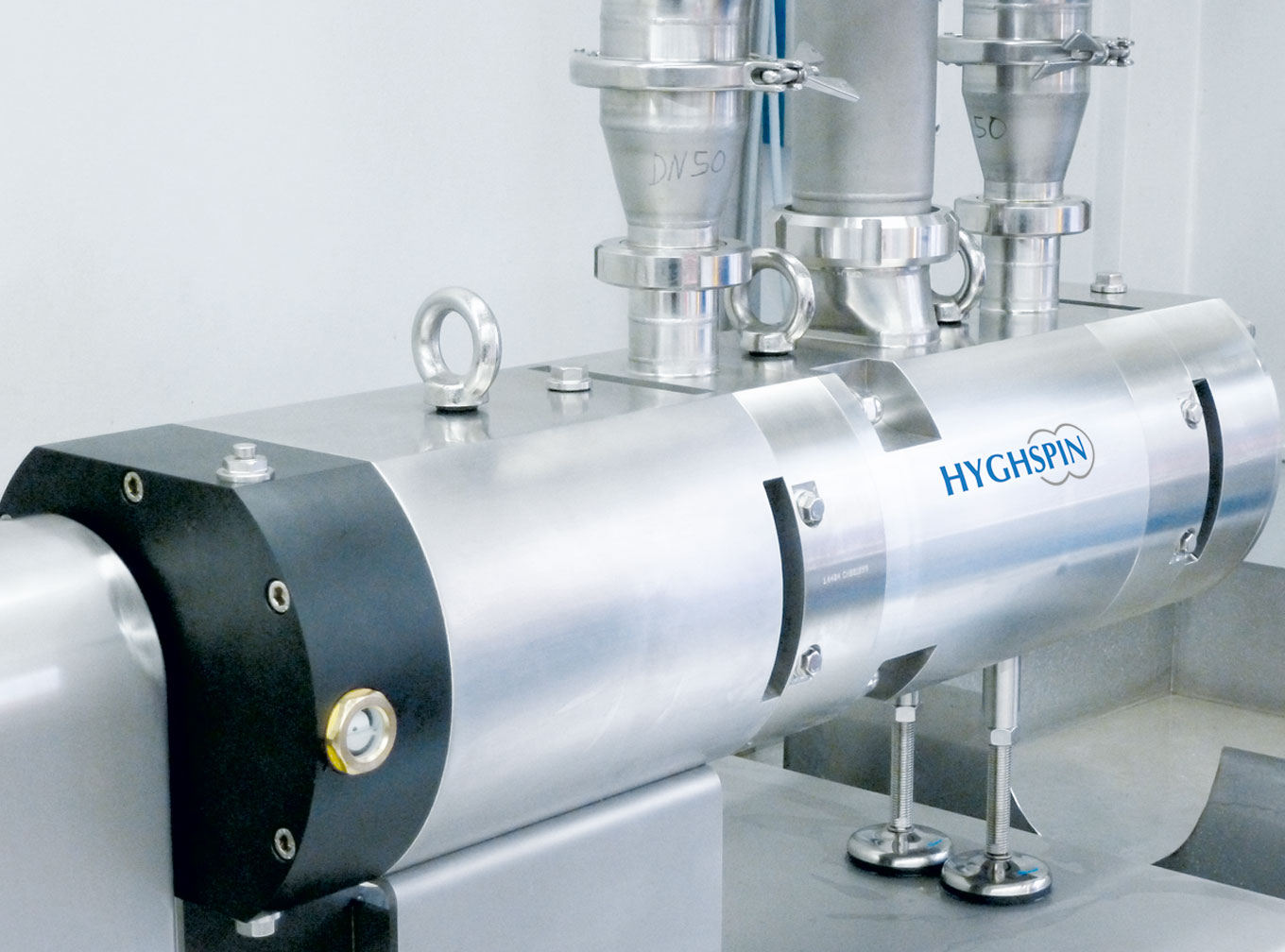

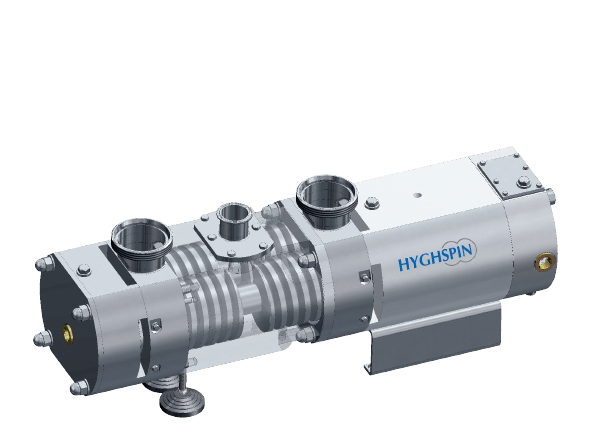

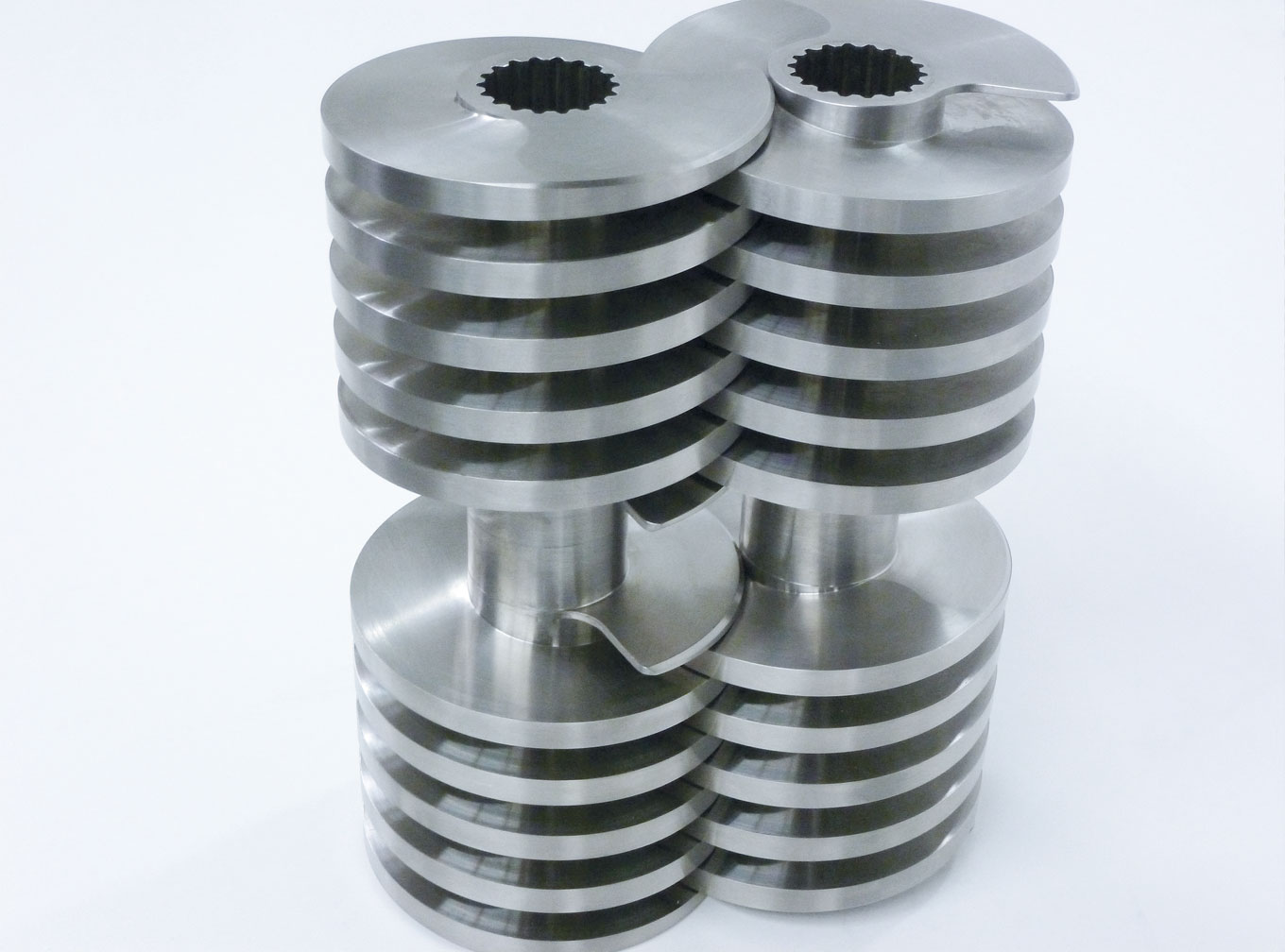

HYGHSPIN Double Flow — двухпоточный двухвинтовой насос, изготовленный из нержавеющей стали. Он имеет два внешних соединения на входе и одно подключение к центральной розетке. Двухсторонний подшипник управляет прогибом вала. Осевое усилие, вызванное высоким давлением, будет компенсировано внутренне. Уплотнения вала расположены на стороне всасывания. Таким образом, все основные компоненты загружаются лишь незначительно, несмотря на высокие перепады давления, что гарантирует повышенную надежность и долговечность. Одновременное использование двух этапов также позволяет передавать поток большого объема.
HYGHSPIN Double Flow является гигиеничным и деликатным решением для перекачки при высоких давлениях.
HYGHSPIN Double Flow доступен в размерах 90 и 125. Максимальная скорость перекачки составляет приблизительно 100 м ³/ч. Перепад давления - до 50 бар.
Преимущества:
- Дифференциальное давление до 50 бар
Управление прогибом вала, использование двухстороннего подшипника - Больший диапазон объема потока
Две ступени работают последовательно, и, таким образом, позволяют перекачивать более высокие объемы - Увеличение срока службы подшипника и уплотнения вала
Осевые силы будут компенсированы изнутри, уплотнения вала находятся на стороне всасывания - Значительное сокращение затрат
Уменьшение инвестиций, стоимости обслуживания и сервисных затрат - Высшее качество
Сделано полностью из нержавеющей стали - Исключительно удобен в обслуживании
Доступны системы сервиса и работы по техобслуживанию - Высокая возможность всасывания
Продукты различных объемов и вязкости могут быть перекачаны всего одним насосом - Бережный к продуктам и универсальной передаче
Низкая скорость, минимальная пульсация, без воздействия давления - Самый высокий уровень гигиены
Нет полостей, уплотнение вала легко промывается - CIP и SIP
Моет и стерилизует, примененяется как CIP-передача насоса
Технические данные
| Модель | HYGHSPIN 90DF |
| Рабочие характеристики | 1 м³/ч – 100 м³/ч |
| Максимум ø твердый материал | 19 мм |

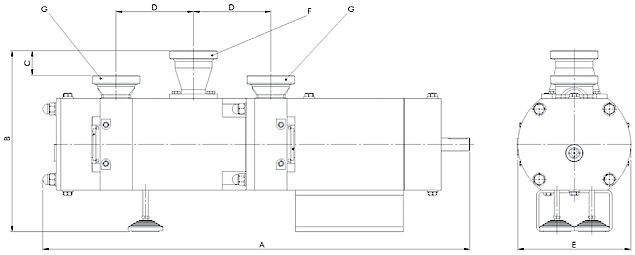

| Размеры | |
| A | 980 мм |
| B | 416 мм |
| C | 57 мм |
| D | 178 мм |
| E | 259 мм |
| G (входной) | 2" или DN50 2,5"или DN 65 |
| F (выходной) | 2,5" или DN65 3" или DN 80 |
| Вес | 310 кг |
Производственные характеристики
| Рабочие характеристики | 1 м³/ч–30 м³/ч |
| Давление | до 50 бар |
| Способность всасывания | NPSH до 0.5 м |
| Вязкость | 0.5 – 1,000,000 сСт |
| Температура продукта | от -10 до 130°C, с масляным радиатором - до 160°C |
| Температура очистки | до 140° C |
| Температура стерилизации | до 145° C |
| Части, контактирующие с продуктом | 1.4404 с 3.1-сертификатами (другие материалы по запросу) |
| Эластомеры | HNBR с FDA-Approval (другие эластомеры по запросу) |
